Czym są okna udarowe skrzydłowe?
Okna skrzydłowe typu huragan to systemy okien{{0}, które otwierają się na zewnątrz, przeznaczone dla regionów przybrzeżnych i{1}}narażonych na huragany. Są zbudowane ze wzmocnionych aluminiowych ram i laminowanego szkła udarowego, aby wytrzymać silny wiatr i latające odłamki podczas ekstremalnych warunków pogodowych.
Nasze systemy składają się z profili przekładek termicznych i-wielopunktowych struktur uszczelniających, co poprawia szczelność, wodoodporność i ogólną stabilność konstrukcji. Dzięki dużym możliwościom otwierania nadają się do willi, budynków mieszkalnych i projektów wielorodzinnych-, gdzie wymagana jest zarówno wentylacja, jak i ochrona przed warunkami atmosferycznymi. Zaprojektowany jako część kompletnegosystem okienny-odporny na uderzeniaogólna wydajność zależy od integracji ramy, szkła i elementów uszczelniających.
Kluczowe zalety okien Hurricane Casement
Wysoka odporność na obciążenie wiatrem
Te okna skrzydłowe, wyposażone w wzmocnione ramy i wielopunktowe-systemy ryglujące, zapewniają dużą odporność na napór wiatru.
Możliwość spełnienia wymagań dotyczących ciśnienia projektowego-specyficznego dla projektu, zazwyczaj do 3000–5000 Pa, w zależności od konfiguracji.
Laminowana ochrona przed uderzeniami szkła
Wykonane z laminowanego szkła bezpiecznego i międzywarstwy PVB, szkło to pomaga zapobiegać pękaniu i odrywaniu się pod wpływem uderzenia.
Testowany pod kątem zgodności ze standardami udarności ASTM, skutecznie odporny na latające odłamki.
Wzmocniony aluminiowy system ramowy
Wykonane z-wysokiej jakości stopu aluminium (6063-T5/T6) ze wzmocnioną konstrukcją wewnętrzną.
Rama ma grubość około 2 mm, co zapewnia-długoterminową stabilność konstrukcji w środowiskach przybrzeżnych.
Doskonała szczelność na powietrze i wodę
Uszczelnienie kompresyjne w połączeniu z-wielopunktowym ryglowaniem zwiększa szczelność i wodoodporność.
Pomaga utrzymać wydajność podczas ulewnego deszczu i silnego wiatru.
Efektywność energetyczna i wydajność cieplna
Obsługuje podwójne szyby z opcjonalną powłoką Low-E i wypełnieniem argonem w celu zwiększenia wydajności termicznej.
Wartość U-można zoptymalizować w oparciu o konfigurację, co pomaga zmniejszyć przenikanie ciepła i poprawić ogólną efektywność energetyczną w projektach mieszkaniowych i komercyjnych.
Dostosowanie do wymagań projektu
Dostępne w niestandardowych rozmiarach, wykończeniach i konfiguracjach przeszkleń.
Nadaje się do willi, budynków mieszkalnych i projektów wieloobiektowych- wymagających dostosowanych rozwiązań elewacyjnych.
Specyfikacje techniczne okien skrzynkowych Hurricane Impact
Zaprojektowany, aby spełnić{{0}specyficzne wymagania projektu dotyczące obciążenia wiatrem, odporności na uderzenia, szczelności i efektywności energetycznej w środowiskach przybrzeżnych i{1}}narażonych na huragany.
Niezbędne szczegóły
| Podstawowe informacje o produkcie | Wydajność produktu | ||
| Numer seryjny produktu | Seria 100, seria 150 | Wydajność izolacji W/(nf k): | Większy lub równy 3,9 |
| Grubość ścianki profilu: | 2mm | Izolacyjność akustyczna (dB): | Mniej niż lub równo 40 |
| Malowanie proszkowe: | AkzoNobel | Hermetyczne wykonanie: | wysoki |
| Sprzęt komputerowy: | Najlepsza chińska marka, australijska marka, niemiecka marka | Wodoszczelność (Pa): | 12psf |
| Pasek gumowy: | EPDM | Odporność na ciśnienie wiatru (kpa): | 80psf |
| Asortyment szkła: | Mniejsze lub równe 28 mm | ||
| Szerokość maks.: | 1000 mm | ||
| Wysokość maks.: | 2400mm | ||
Dane techniczne mogą się różnić w zależności od rozmiaru okna, konfiguracji przeszklenia i wymagań projektu. Skontaktuj się z naszym zespołem, aby uzyskać szczegółowe wsparcie techniczne.
System konstrukcyjny i sprzętowy
W pełni zintegrowany system konstrukcyjny okien burzowych na zawiasach, zaprojektowany z myślą o zapewnieniu wytrzymałości, szczelności, stabilności operacyjnej i-długoterminowej trwałości w warunkach przybrzeżnych i przy silnym-wiatrze. Każdy komponent współpracuje ze sobą, zapewniając integralność strukturalną i spójne działanie w terenie w różnych zastosowaniach projektowych.
-
System konstrukcyjny ramy i skrzydła
- Obsługuje otwierane skrzydła okienne o wymiarach 2,4 mx 1 m i utrzymuje sztywność pod obciążeniem wiatrem.
- Głębokość ramy 6063-T5/T6 zapewnia zrównoważoną strukturę pod względem wytrzymałości, izolacji i elastyczności montażu.
- Skrzydło okienne z kompozytu włókna szklanego, produkowane w pięcio-procesie pultruzji, zapewnia wysoki stosunek wytrzymałości-do-wagi i długoterminową-stabilność wymiarową.
-
System uszczelnienia i szczelności
Ciągły system uszczelniający o podwójnej-twardości i twardości, wykonany z termoplastycznego wulkanizatu (TPV) w oknach udarowych, ściska się równomiernie ze wszystkich czterech stron pomiędzy ramą a skrzydłem. Zapewnia to stałą szczelność, wodoodporność i wydajność energetyczną w warunkach ciśnienia dynamicznego.
-
Sprzętowy system operacyjny
- Zaprojektowane z myślą o stabilnej i kontrolowanej pracy przy wielokrotnym użytkowaniu.
- Elementy-odlewane pod wysokim ciśnieniem z cynku zapewniają wytrzymałość konstrukcyjną i odporność na korozję.
- Zespół sprężyn piórowych równoległych zapewnia płynny ruch, a odchylenie wału dźwigni o 17 stopni poprawia prześwit i użyteczność.
- Znormalizowany rozstaw 85 mm zapewnia spójność instalacji w różnych zastosowaniach projektowych.
-
Ukryty system zawiasów
- Zaprojektowane z myślą o płynnej integracji architektonicznej bez odsłoniętych elementów konstrukcyjnych, przy zachowaniu czystego wyglądu elewacji.
- System działa cicho i płynnie, poprawiając jednocześnie bezpieczeństwo poprzez redukcję punktów ucisku.
- Ruch nieprogresywny-zapewnia stabilną pracę przez cały cykl otwierania.
-
System wzmocnienia narożników
- Wykorzystuje proces formowania wtryskowego kołków w połączeniu z technologią wtrysku kleju w celu wzmocnienia połączeń narożnych.
- Pomiędzy wpusty narożne a elementy ramy wprowadza się-klej konstrukcyjny o wysokiej wytrzymałości, tworząc węzeł konstrukcyjny o wysokiej-integralności.
- Znacząco poprawia to sztywność ramy, skuteczność uszczelnienia i-długoterminową trwałość konstrukcji.
Ogólnie rzecz biorąc, ten zintegrowany system konstrukcyjny i sprzętowy do okien uderzeniowych zatwierdzonych przez Miami Dade został zaprojektowany tak, aby zapewnić stałą wydajność pod względem wytrzymałości, szczelności i niezawodności operacyjnej w wymagających środowiskach przybrzeżnych i przy silnym-wiatrze. Zapewnia stabilną podstawę do zastosowań mieszkaniowych i małych obiektów komercyjnych, gdzie wymagana jest-długoterminowa trwałość i spójność systemu.
Walidacja i testowanie wydajności
System okien i drzwi odpornych na huragany jest oceniany w drodze standardowych testów wydajności, aby zapewnić niezawodność konstrukcyjną, odporność na warunki środowiskowe i-długoterminową stabilność operacyjną w zastosowaniach przybrzeżnych i przy silnym-wiatrze.
Testy przeprowadzane są na poziomie systemu, obejmując ościeżnicę, skrzydło, przeszklenie, uszczelnienie i integrację sprzętu, aby sprawdzić-rzeczywistą spójność działania w symulowanych warunkach obciążenia.
Testowanie wydajności obciążenia wiatrem
System jest testowany w warunkach dodatniego i ujemnego ciśnienia wiatru w celu oceny stabilności strukturalnej zespołu ramy i skrzydła.
Walidacja wydajności koncentruje się na utrzymaniu wyrównania, odporności na odkształcenia i ogólnej integralności systemu przy silnym narażeniu na wiatr, typowym dla regionów przybrzeżnych i{0}}podatnych na huragany.
01
Testy penetracji wody i infiltracji powietrza
Zebraniokna odporne na huraganysystem jest oceniany w warunkach ciśnienia dynamicznego w celu symulacji scenariuszy deszczu- powodowanego wiatrem.
Testy weryfikują skuteczność wielowarstwowego-systemu uszczelniającego w ograniczaniu wycieków powietrza i zapobieganiu przenikaniu wody przez wszystkie styki na obwodzie.
02
Testowanie obciążenia i ugięcia konstrukcji
Zespoły ramy i skrzydła poddawane są kontrolowanym obciążeniom w celu oceny granic ugięcia konstrukcji i-długoterminowej stabilności mechanicznej.
Zapewnia to utrzymanie stałej wydajności systemu w przypadku powtarzających się obciążeń i zmiennych warunków środowiskowych.
03
Testowanie cyklu operacyjnego
Elementy okuć i mechanizmy operacyjne są testowane w powtarzanych cyklach otwierania i zamykania, aby ocenić trwałość, płynność działania i odporność na zmęczenie mechaniczne.
System został zatwierdzony pod kątem stabilnej wydajności-w warunkach długotrwałego użytkowania w budynkach mieszkalnych i małych obiektach komercyjnych.
04
System-Weryfikacja wydajności na poziomie
Poza indywidualnymi kategoriami testów, cały zespół okienny jest oceniany jako zintegrowany system zapewniający spójne działanie elementów konstrukcyjnych, uszczelniających, przeszkleń i okuć w warunkach łącznego obciążenia.
Ta weryfikacja na poziomie-systemu zapewnia, że-rzeczywista wydajność jest zgodna z zamierzeniami projektowymi w różnych środowiskach instalacyjnych.
05
Test odporności ogniowej
Test odporności na uderzenia
Próba udarności
Próba ciśnienia wody
Certyfikaty i zgodność
System okien skrzynkowych Impact zaprojektowano tak, aby był zgodny z kluczowymi przepisami dotyczącymi budynków w Ameryce Północnej i na wybrzeżu, spełniając wymagania dotyczące zatwierdzania projektów w budownictwie mieszkaniowym i lekkich obiektach komercyjnych. Te certyfikaty i atesty potwierdzają przydatność systemu do stosowania w budynkach o-silnym wietrze, przybrzeżnych i-oszczędnych energetycznie.
Zgodność z FBC i NOA (regiony Florydy i wybrzeża o-silnym wietrze)
System jest zgodny z wymogami Kodeksu budowlanego Florydy (FBC) i standardami Miami-Dade Notice of Acceptance (NOA), umożliwiając stosowanie w regionach przybrzeżnych-podatnych na huragany.
Te ścieżki zgodności są powszechnie wymagane w przypadku projektów realizowanych w-strefach o silnym wietrze, gdzie integralność konstrukcji, odporność na uderzenia i wydajność powłoki są ściśle regulowane.
01
Certyfikat wydajności energetycznej NFRC
Parametry znamionowe NFRC-pomagają w ocenie efektywności energetycznej systemu okiennego, w tym przepuszczalności ciepła, kontroli wzmocnienia ciepła słonecznego i ogólnego wpływu wydajności energetycznej na przegrodę budynku.
Zapewnia to zgodność z wymogami budowlanymi-opartymi na przepisach energetycznych w projektach mieszkaniowych i komercyjnych w Ameryce Północnej.
02
Certyfikat CSA (zgodność z rynkiem kanadyjskim)
Certyfikat CSA potwierdza zgodność z kanadyjskimi normami budowlanymi i bezpieczeństwem produktów okiennych stosowanych w budownictwie mieszkaniowym i wielo-obiektach wielorodzinnych.
Potwierdza przydatność systemu do pracy w zimnym klimacie, w tym stabilność termiczną i-długoterminową trwałość materiału.
03
Gotowość do zatwierdzenia projektu
Certyfikaty te wspólnie wspierają procesy zatwierdzania-oparte na specyfikacji, wymagane przez architektów, inżynierów i programistów.
Umożliwiają płynniejszą integrację z dokumentacją projektową, składaniem ofert i przepływami pracy zapewniającymi zgodność z przepisami na różnych rynkach regionalnych.
04

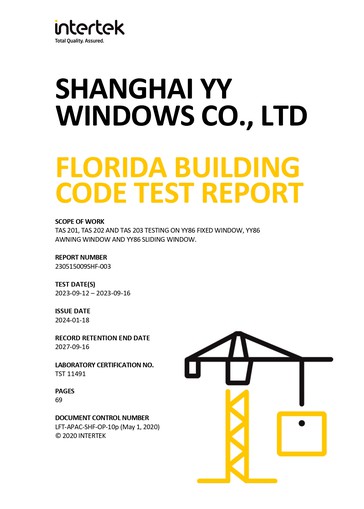

Test kodeksu budowlanego na Florydzie
NIE
NFRC
CSA
Scenariusze zastosowań
Okna udarowe skrzynkowe są przeznaczone do zastosowań w przegrodach budynków, które wymagają niezawodnego działania w warunkach silnego narażenia na wiatr, warunków środowiska przybrzeżnego i-długoterminowej stabilności konstrukcji.
System nadaje się do projektów architektonicznych i budowlanych, gdzie zgodność, trwałość i spójne działanie elewacji są kluczowymi wymaganiami projektowymi, co zwykle zapewniają producenci okien huraganowych.
Nadbrzeżne wille mieszkalne
Stosowany w przybrzeżnych domach jednorodzinnych-i willach, gdzie obudowy budynków są narażone na obciążenie wiatrem na poziomie huraganu-, korozję-zasoloną w powietrzu i-długoterminowe warunki atmosferyczne.
System do okien uderzeniowych do obiektów komercyjnych obsługuje także projekty mieszkaniowe, które wymagają zwiększonej niezawodności konstrukcji, szczelności i-długoterminowej stabilności materiału.
01
Wysokie-budynki mieszkalne
Nadaje się do budynków mieszkalnych-średniowiecznych-, gdzie systemy fasadowe muszą utrzymywać stałą wydajność w zmiennych warunkach ciśnienia wiatru na różnych elewacjach budynków.
System obsługuje projekty mieszkaniowe oparte-na specyfikacji, wymagające stabilnej wydajności okien w ramach opracowanych systemów fasadowych.
02
Hotele i kurorty
Powszechnie stosowane w budynkach hotelowych i wypoczynkowych, gdzie systemy fasadowe muszą równoważyć trwałość, komfort mieszkańców i estetykę architektoniczną.
Ukryty system okuć i stabilne uszczelnienie umożliwiają-długoterminową pracę w-środowiskach o dużym natężeniu użytkowania, narażonych na klimat nadmorski.
03
Projekty mieszkaniowe wielo-rodzinne
Ma zastosowanie w inwestycjach mieszkaniowych i apartamentowych wymagających standardowych systemów okiennych zgodnych z regionalnymi przepisami budowlanymi, a jednocześnie obsługujących wydajną instalację na-wielką skalę.
System zapewnia stałą wydajność wielu jednostek w ramach procesów budowlanych-opartych na projekcie.
04
Lekkie budynki komercyjne
Nadaje się do niskich- i średnio-budynków komercyjnych, gdzie parametry powłoki zewnętrznej bezpośrednio wpływają na efektywność energetyczną, komfort w pomieszczeniach i-długoterminowe wymagania konserwacyjne.
System zapewnia zrównoważone rozwiązanie łączące wytrzymałość konstrukcyjną, właściwości uszczelniające i stabilność operacyjną.
05
Zgłoszenia projektów terenowych
Instalacje-z prawdziwego świata wykazujące odporność na wiatr, wodoodporność i parametry termiczne w warunkach-przybrzeżnych i w wysokich budynkach.
Nadmorska willa mieszkalna
Stosowany w projektach willi przybrzeżnych, w których zastosowano okna udarowe na obszarach przybrzeżnych, wymagających niezawodnej ochrony przed naporem wiatru, narażeniem na deszcz i-długoterminowym wpływem na środowisko.

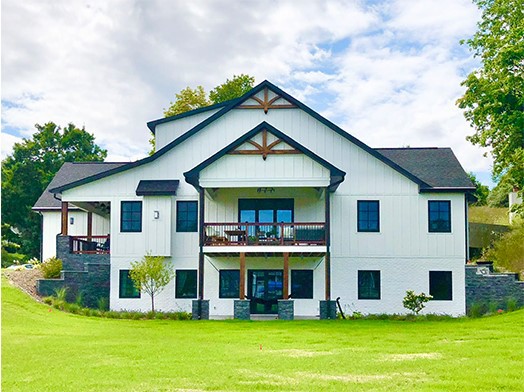

Luksusowe Osiedle Mieszkaniowe
Instalowane na-ekskluzywnych osiedlach mieszkaniowych, gdzie obowiązują rygorystyczne wymagania dotyczące spójności architektonicznej, parametrów cieplnych i szczegółowości elewacji.
Projekt handlowo-hotelarski
Stosowany w hotelach i projektach komercyjnych, gdzie efektywność energetyczna, trwałość i spójny wygląd elewacji mają kluczowe znaczenie.
Dostarczamy dostosowane do indywidualnych potrzeb aluminiowe systemy okien i drzwi do willi, luksusowych osiedli i budynków komercyjnych, korzystając{{0} ze wsparcia inżynieryjnego dostosowanego do konkretnego projektu ze strony firm zajmujących się oknami Impact.
Opcje konfiguracji systemu
Jako producent okien udarowych nasze systemy okien i drzwi oferują elastyczne opcje konfiguracji, aby spełnić wymagania projektu architektonicznego, charakterystyki energetycznej i-specyficznych wymagań projektu.
Opcje wykończenia ramy
Szeroka gama wykończeń-malowanych proszkowo i anodowanych, pasujących do projektu architektonicznego i estetyki elewacji.
Konfiguracja szkła
Wiele opcji przeszkleń, w tym szyby laminowane, hartowane, nisko-E i szyby zespolone, spełniające wymagania energetyczne i bezpieczeństwa.
Konfiguracja wydajności
Regulowane konfiguracje izolacji termicznej, odporności na obciążenie wiatrem i właściwości akustycznych w oparciu o wymagania projektu iciśnienie projektowe.
Nasz zespół inżynierów może pomóc w skonfigurowaniu optymalnego systemu w oparciu o rysunki architektoniczne i wymagania dotyczące wydajności.
Dostępny przegląd techniczny projektu
Jeśli obecnie pracujesz nad projektem nadmorskim,-silnym wiatrem lub-zależnym od specyfikacji, nasz zespół, jako hurtowy dostawca okien udarowych, może pomóc we wstępnym przeglądzie technicznym na podstawie Twoich rysunków architektonicznych lub zestawień okien. Obejmuje to ocenę przydatności systemu, wskazówki dotyczące konfiguracji i sugestie dotyczące dostosowania wydajności do wymagań projektu.
Do celów inżynieryjnych i koordynacji projektów
Wspieramy generalnych wykonawców, deweloperów i architektów na-wczesnym etapie projektowania i przygotowywania zgłoszeń, aby zapewnić, że system okienny jest odpowiednio dostosowany do kodeksu projektu i oczekiwań dotyczących wydajności.
Udostępnij informacje o swoim projekcie
Możesz przesłać nam swoje rysunki, specyfikacje lub wymagania projektowe.
Przeanalizujemy i przekażemy opinię na podstawie konfiguracji systemu i obowiązujących standardów wydajności.
Często zadawane pytania
P: Jakie są główne funkcje okien odpornych na huragany?
O: Okna burzowe na zawiasach zaprojektowano tak, aby wytrzymywały duże obciążenie wiatrem,-deszcz powodowany przez wiatr i warunki udarowe w regionach przybrzeżnych i narażonych na huragany-w ramach systemu przegród zewnętrznych budynku, pomagając zachować integralność konstrukcyjną i ochronę wnętrza podczas ekstremalnych zjawisk pogodowych.
P: Jakie materiały są używane w oknach odpornych na huragan?
Odp.: System zazwyczaj składa się z laminowanego-szkła odpornego na uderzenia lub szkła hartowanego w połączeniu z ramami ze stopu aluminium lub kompozytami oraz wielo-warstwowymi systemami uszczelnień pogodowych zaprojektowanymi z myślą o trwałości w środowiskach przybrzeżnych.
P: Jak mogę się upewnić, że system spełnia wymagania lokalnych przepisów budowlanych?
O: Zgodność osiąga się poprzez-specyficzne dla projektu ścieżki testów i certyfikacji, takie jak standardy FBC (kodeks budowlany stanu Floryda), Miami-Dade NOA, NFRC i CSA. Ostateczne zatwierdzenie zależy od lokalizacji projektu, wymagań dotyczących ciśnienia projektowego i oceny władz lokalnych.
P: Co należy wziąć pod uwagę podczas instalacji?
Odp.: Instalacja musi być zgodna z zatwierdzonymi rysunkami warsztatowymi i specyfikacjami projektu, aby zapewnić prawidłowe zakotwienie, ciągłość uszczelnienia i wyrównanie konstrukcyjne. Prawidłowy montaż ma kluczowe znaczenie dla osiągnięcia projektowanych parametrów obciążenia wiatrem i wydajności.
P: Jak należy konserwować okna skrzydłowe?
Odp.: Zaleca się rutynową kontrolę uszczelek, sprzętu i ruchomych elementów. Aby zachować przejrzystość szkła i trwałość systemu, do czyszczenia należy używać materiałów nie-korodujących, szczególnie w środowiskach przybrzeżnych.
P: Jaki jest typowy czas produkcji i dostawy?
Odp.: Standardowy czas produkcji wynosi 15–20 dni roboczych w zależności od ilości zamówienia i specyfikacji projektu. Produkcja próbek trwa zwykle 3–5 dni roboczych.
P: W jaki sposób ustalana jest cena tego systemu?
O: Ceny są ustalane-na podstawie projektu i zależą od wymiarów, konfiguracji szkła, wyboru sprzętu i wymagań wydajnościowych. Szczegółową wycenę przedstawiamy po zapoznaniu się z rysunkami projektowymi lub zestawieniami okien.
P: Jaka jest różnica między szkłem izolowanym a szkłem argonowym o niskiej-E?
Odp.: Szkło izolacyjne składa się z wielu szyb oddzielonych zamkniętą przestrzenią powietrzną zapewniającą izolację termiczną.
Szkło argonowe o niskiej-E ma powłokę o niskiej-emisyjności i wypełnienie argonem pomiędzy szybami, poprawiając efektywność energetyczną poprzez ograniczenie przenikania ciepła zarówno w gorącym, jak i zimnym klimacie.
